Токарные патроны

Показывать:
Сортировать:
Найдено  1 по 17 из 17  товаров (всего 1 страниц)

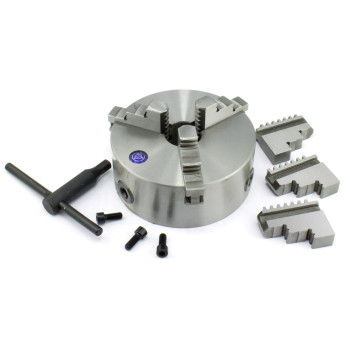

Токарный патрон 80 мм тип-1 3-х кулач.аналог БелТАПАЗ арт.Т-7100-0001П

Токарный патрон 80 мм тип-1 3-х кулач.аналог БелТАПАЗ арт.Т-7100-0001П

Т-7100-0001П

Купить 3-х Кулачковый токарный патроны FUERDA аналог БелТАПАЗ   тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец ВЕС -1.8 кг диаметр 80 мм ,d1-16 мм  d2-55H7  d3-66 мм  7100-0001П ГОСТ 3889-90Патрон токарный используется для фиксации заготовки пристаночной обработке.&n..

Токарный патрон самоцентрирующийся 100 мм тип-1 3-х кулачковый арт.Т-7100-0002П

Токарный патрон самоцентрирующийся 100 мм тип-1 3-х кулачковый арт.Т-7100-0002П

Т-7100-0002П

Купить 3-х Кулачковый токарный патроны FUERDA аналог БелТАПАЗ   тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец ВЕС -3 кг диаметр 100 мм ,d1-20 мм  d2-72H7  d3-86 мм  7100-0002П ГОСТ 3889-90Патрон токарный используется для фиксации заготовки при станочной обработке.&nbs..

Токарный патрон самоцентрирующийся 125 мм тип-1 3-х кулачковый арт.Т-7100-0003П

Токарный патрон самоцентрирующийся 125 мм тип-1 3-х кулачковый арт.Т-7100-0003П

Т-7100-0003П

Купить 3-х Кулачковый токарный патроны FUERDA аналог БелТАПАЗ   тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец ВЕС -4.3 кг диаметр 125 мм ,d1-32 мм  d2-95H7  d3-108 мм  7100-0003П ГОСТ 3889-90Патрон токарный используется для фиксации заготовки при станочной обработке.&..

Токарный патрон самоцентрирующийся 160 мм тип-1 3-х кулачковый арт.Т-7100-0005П

Токарный патрон самоцентрирующийся 160 мм тип-1 3-х кулачковый арт.Т-7100-0005П

Т-7100-0005П

Купить 3-х Кулачковый токарный патроны FUERDA аналог БелТАПАЗ   тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец ВЕС -8 кг диаметр 160 мм ,d1-45 мм  d2-130H7  d3-142 мм  7100-0005П ГОСТ 3889-90Патрон токарный используется для фиксации заготовки при станочной обработке.&n..

Токарный патрон самоцентрирующийся 200 мм тип-1 3-х кулачковый арт.Т-7100-0007П

Токарный патрон самоцентрирующийся 200 мм тип-1 3-х кулачковый арт.Т-7100-0007П

Т-7100-0007П

Купить 3-х Кулачковый токарный патроны FUERDA аналог БелТАПАЗ   тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец ВЕС -19.3кг диаметр 200 мм ,d1-60 мм  d2-1655H7  d3-180 мм  7100-0007П ГОСТ 3889-90Патрон токарный используется для фиксации заготовки при станочной обработке..

Токарный патрон самоцентрирующийся 250 мм тип-1 3-х кулачковый арт.Т-7100-0009П

Токарный патрон самоцентрирующийся 250 мм тип-1 3-х кулачковый арт.Т-7100-0009П

Т-7100-0009П

Купить 3-х Кулачковый токарный патроны FUERDA аналог БелТАПАЗ   тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец ВЕС -33 кг диаметр 250 мм ,d1-80 мм  d2-210H7  d3-226 мм  7100-0009П ГОСТ 3889-90Патрон токарный используется для фиксации заготовки при станочной обработке.&..

Токарный патрон самоцентрирующийся 315 мм тип-1 3-х кулачковый арт.Т-7100-0011П

Токарный патрон самоцентрирующийся 315 мм тип-1 3-х кулачковый арт.Т-7100-0011П

Т-7100-0011П

Купить 3-х Кулачковый токарный патроны FUERDA аналог БелТАПАЗ   тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец ВЕС -57 кг диаметр 315 мм ,d1-100 мм  d2-270H7  d3-290 мм  7100-0011П ГОСТ 3889-90Патрон токарный используется для фиксации заготовки при станочной обработке...

Токарный патрон самоцентрирующийся 400 мм тип-1 3-х кулачковый арт.Т-7100-0015П

Токарный патрон самоцентрирующийся 400 мм тип-1 3-х кулачковый арт.Т-7100-0015П

Т-7100-0015П

Купить 3-х Кулачковый токарный патроны FUERDA аналог БелТАПАЗ   тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец ВЕС -98 кг диаметр 400 мм ,d1-136 мм  d2-340H7  d3-368 мм  7100-0015П ГОСТ 3889-90Патрон токарный используется для фиксации заготовки при станочной обработке...

Токарный патрон самоцентрирующийся 500 мм тип-1 3-х кулачковый арт.Т-7100-0017П

Токарный патрон самоцентрирующийся 500 мм тип-1 3-х кулачковый арт.Т-7100-0017П

Т-7100-0017П

Купить 3-х Кулачковый токарный патроны FUERDA аналог БелТАПАЗ   тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец ВЕС -147 кг диаметр 500 мм ,d1-197 мм  d2-440H7  d3-465 мм  7100-0017П ГОСТ 3889-90Патрон токарный используется для фиксации заготовки при станочной обработке..

Токарный патрон самоцентрирующийся 160 мм тип-2 3-х кулачковый арт.Т-7100-0027П

Токарный патрон самоцентрирующийся 160 мм тип-2 3-х кулачковый арт.Т-7100-0027П

Т-7100-0027П

Купить  3-х кулачковые токарный патроны FUERDA   Аналог БелТАПАЗ   тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу ГОСТ 12593 DIN 55027 диаметр 160 мм Диаметр отверстия внутри корпуса D1,мм - 45Диаметр присоединительного пояса D2,мм - 106.375Диаметр расположения кре..

Токарный патрон самоцентрирующийся 200 мм тип-2 3-х кулачковый арт.Т-7100-0033П

Токарный патрон самоцентрирующийся 200 мм тип-2 3-х кулачковый арт.Т-7100-0033П

Т-7100-0033П

Купить  3-х кулачковые токарный патроны FUERDA   Аналог БелТАПАЗ   тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу ГОСТ 12593 DIN 55027 диаметр 200 мм Диаметр отверстия внутри корпуса D1,мм - 50Диаметр присоединительного пояса D2,мм - 106.375Диаметр расположения кре..

Токарный патрон самоцентрирующийся 250 мм тип-2 3-х кулачковый арт.Т-7100-0035П

Токарный патрон самоцентрирующийся 250 мм тип-2 3-х кулачковый арт.Т-7100-0035П

Т-7100-0035П

Купить  3-х кулачковые токарный патроны FUERDA   Аналог БелТАПАЗ   тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу ГОСТ 12593 DIN 55027 диаметр 250 мм Диаметр отверстия внутри корпуса D1,мм - 80Диаметр присоединительного пояса D2,мм - 106.375Диаметр расположения кре..

Токарный патрон самоцентрирующийся 315 мм тип-2 3-х кулачковый арт.Т-7100-0041П

Токарный патрон самоцентрирующийся 315 мм тип-2 3-х кулачковый арт.Т-7100-0041П

Т-7100-0041П

Купить  3-х кулачковые токарный патроны FUERDA   Аналог БелТАПАЗ   тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу ГОСТ 12593 DIN 55027 диаметр 315 мм Диаметр отверстия внутри корпуса D1,мм - 100Диаметр присоединительного пояса D2,мм - 139,719Диаметр расположения кр..

Токарный патрон самоцентрирующийся 400 мм тип-2 3-х кулачковый арт.Т-7100-0043П

Токарный патрон самоцентрирующийся 400 мм тип-2 3-х кулачковый арт.Т-7100-0043П

Т-7100-0043П

Купить  3-х кулачковые токарный патроны FUERDA   Аналог БелТАПАЗ   тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу ГОСТ 12593 DIN 55027 диаметр 400 мм Диаметр отверстия внутри корпуса D1,мм - 136Диаметр присоединительного пояса D2,мм - 139,719Диаметр расположения кр..

Токарный патрон самоцентрирующийся 400 мм тип-2 3-х кулачковый арт.Т-7100-0045П

Токарный патрон самоцентрирующийся 400 мм тип-2 3-х кулачковый арт.Т-7100-0045П

Т-7100-0045П

Купить  3-х кулачковые токарный патроны FUERDA   Аналог БелТАПАЗ   тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу ГОСТ 12593 DIN 55027 диаметр 400 мм Диаметр отверстия внутри корпуса D1,мм - 136Диаметр присоединительного пояса D2,мм - 196,896Диаметр расположения кр..

Токарный патрон самоцентрирующийся 500 мм тип-2 3-х кулачковый арт.Т-7100-0047П

Токарный патрон самоцентрирующийся 500 мм тип-2 3-х кулачковый арт.Т-7100-0047П

Т-7100-0047П

Купить  3-х кулачковые токарный патроны FUERDA   Аналог БелТАПАЗ   тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу ГОСТ 12593 DIN 55027 диаметр 500 мм Диаметр отверстия внутри корпуса D1,мм - 197Диаметр присоединительного пояса D2,мм - 139,719Диаметр расположения кр..

Токарный патрон самоцентрирующийся 500 мм тип-2 3-х кулачковый арт.Т-7100-0049П

Токарный патрон самоцентрирующийся 500 мм тип-2 3-х кулачковый арт.Т-7100-0049П

Т-7100-0049П

Купить  3-х кулачковые токарный патроны FUERDA   Аналог БелТАПАЗ   тип 2 – с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу ГОСТ 12593 DIN 55027 диаметр 500 мм Диаметр отверстия внутри корпуса D1,мм - 197Диаметр присоединительного пояса D2,мм - 196.896Диаметр расположения кр..

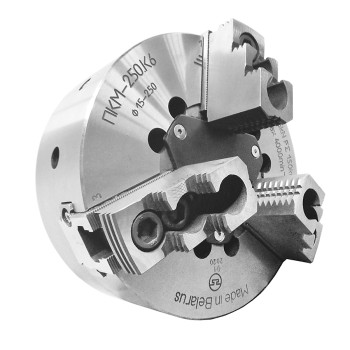

Токарные патроны

ПАТРОНЫ ТОКАРНЫЕ

Патрон для токарного станка по металлу представляет собой зажимное устройство для надежной фиксации инструмента.

Применение токарных патронов

При обработке металлических заготовок используется зажимной патрон для токарного станка, который крепится на шпиндель, удерживая деталь во время активации операций. Оснастка отвечает за точность центрирования и перпендикулярность обработки деталей из металла. Может применяться не только в токарных станках, но и универсальных, где есть фрезерная или шлифовальная обработка.

Виды токарных патронов

Несмотря на широкий ассортимент товарных патронов, их можно разделить на две категории:

  • кулачковые – состоят из нескольких кулачковых сегментов подвижного типа, которые фиксируют деталь, обеспечивая надежную плотность прилегания механизма. Выделяют двухкулачковые, трехкулачковые, четырехкулачковые патроны.
  • цанговые – состоят из выдвижных или неподвижных цанг. Такое крепление помогает зафиксировать деталь в нужном направлении.

Крепление патронов может производиться механизированным или ручным способом. Выбор нужного крепления зависит от специфики рабочего процесса и станочного оборудования.

Вспомогательные приспособления к патронам токарным

Специальные приспособления к станочным механизмам используются в целях расширения функциональности оборудования и увеличения срока службы инструментов. В комплексе с патронами используются фланец, кулачки, цанги, тиски, центра, металлорежущий инструмент с цилиндрическим хвостовиком, фактурные детали и другие комплектующие. Наиболее часто в производстве используется токарный патрон диаметром 250 мм с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ-12593-93, который представлен в нашем ассортименте.

Как выбрать патрон токарный

Стандартный кулачковый патрон-фиксатор для токарного станка подбирается исходя из его технических характеристик, а именно:

  • типоразмер изделия;
  • диаметр станочного шпинделя;
  • способ фиксации на оси шпинделя;
  • допустимая частота вращения патрона;
  • точность патрона.

Деталь изготавливается из каленой стали или серого чугуна в соответствии с нормами и требованиями по ГОСТу 2675-80. Представленные в ассортименте патроны используются на станках без ЧПУ.
